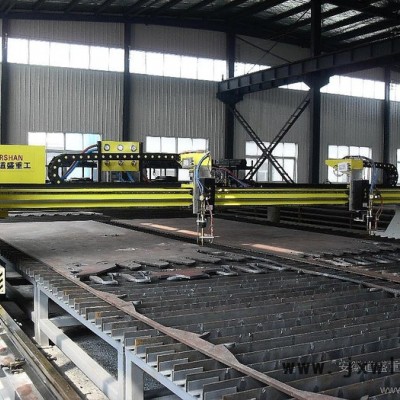

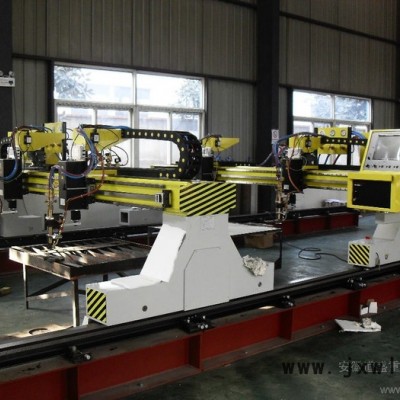

DDCUT型數控門式切割機，機器運行平穩、定位精度高、外形簡潔美觀。模塊化設計，功能擴展簡便?？蛇x配不同的割炬及功能，如火焰單割炬、火焰直線三割炬等。

1 門架結構：

切割機門架主要由主橫梁和兩個縱向端架組成。主橫梁采用箱型梁式結構，縱向端架采用鋼板拼焊成型。整體退火，應力消除。

2 縱向驅動裝置：

        縱向高精度齒輪、齒條傳動，齒輪、齒條間嚙合為彈簧壓緊式，嚙合誤差少，傳動平穩性高。配置精密行星齒輪箱、交流伺服系統以及光學編碼器保證機器精度。

主端架分別裝有水平導向輪,齒條面方向?yàn)楣潭▽?dǎo)向輪，反面為偏心導向輪。

3 橫向驅動裝置：

橫向驅動采用直線導軌導向，齒輪、齒條傳動，并配精密行星齒輪箱、交流伺服系統以及光學編碼器。主移動體與副移動體通過鋼帶傳動，實現割炬間的同相和鏡像運動。

4  控制系統，控制器安裝在機器的左邊，以便操作。

5 割炬自動調高系統

電容式自動調高系統（配火焰時用）：由控制盒，高頻控制盒，高頻線，感應環及控制開關等組成，其工作原理是由RC振蕩電路來實現割炬高度的自動控制。

6  型割炬升降體：

重型割炬升降體是通過直線導軌和軸承實現了割炬的上、下移動。密封式裝配，垂直移動距離為200mm?？梢赃x配加載單割炬、直線三割炬、等離子割炬和噴粉劃線裝置。

7  縱向?qū)к壖褒X條

導軌采用43kg級高強度重軌（U71Mn）制作，導軌的頂面和側面都經過精密機械磨削加工，在導軌外側面裝置精密齒條。

齒條安裝基準面與導軌側面平行度小于等于0.02mm。

主導軌兩側面的尺寸公差小于等于±0.02mm。

主導軌兩側面與頂面的垂直度小于等于±0.02mm。

8  電纜氣管傳送方式

拖鏈?zhǔn)竭B接，電纜和氣管通過拖鏈和主機同步移動。
