安裝方式	立式
刀具數量	16.0
定位精度	0.008
動力類型	機械傳動
類型	立式加工中心
售后服務	質保五年
主電機功率	7.5
主軸轉速范圍	8000rpm
界面語言	中文
是否庫存	是
作用對象	五金
適用行業	通用
布局形式	立式
品牌	廣納
型號	850
加工定制	是

數控加工特點：

①大量減少工裝數量，加工形狀復雜的零件不需要復雜的工裝。如要改變零件的形狀和尺寸，只需要修改零件加工程序，適用于新產品研制和改型。

②加工質量穩定，加工精度高，重復精度高，適應飛行器的加工要求。

③多品種、小批量生產情況下生產效率較高，能減少生產準備、機床調整和工序檢驗的時間，而且由于使用切削量而減少了切削時間。

④可加工常規方法難于加工的復雜型面，甚至能加工一些無法觀測的加工部位。

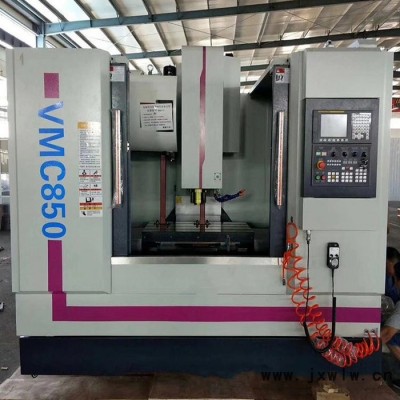

VMC850立式加工中心為X、Y、Z三軸伺服直聯控制半閉環立式加工中心，三軸均為鋼球滾動直線導軌，導軌負載大、跨距寬、精度高，結構及外形尺寸緊湊合理，主軸為伺服電機通過同步帶驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工。可配第四旋轉軸，以滿足特殊零件的加工要求。

1、 技術規格

① 行程

X軸：800mm

Y軸：500mm

Z軸：550mm

主軸端面至工作臺面距離：150~700mm

主軸中心至立柱導軌面距離：540mm

② 工作臺

工作臺面積： 1000"quot;times;500mm

工作臺負荷：600kg

T型槽（槽"quot;times;寬"quot;times;中心距）：3"quot;times;18"quot;times;150

③ 主軸

主電機功率： 7.5kw/11Kw（伺服電機）

主軸內錐：BT40

主軸轉速：80~8000rpm

刀具

刀具直徑："quot;phi;80mm

刀具長度：300mm

刀具重量：8kg

④ 快速位移

X/Y軸快移：24m/min

Z軸快移：18m/min

切削進給速度：1~5000mm/min

⑤ 精度

定位精度：0.025（國標）"quot;plusmn;0.008mm(實測)

重復定位精度：0.015（國標）"quot;plusmn;0.005mm(實測)

2、 CNC控制系統

系統具有完善可靠的聯鎖、保護和故障診斷報警等功能，配有RS232標準通訊接口，可與計算機進行程序控制與存儲，能實現DNC加工（依系統不同有差異）。

● FANUC-0i-mate-MD系列伺服系統

電源裝置

電源形式 三相交流380V"quot;plusmn;10% 50Hz"quot;plusmn;10%

用電容量 12KVA

3、 冷卻系統

水箱容積： 200L

冷卻泵功率： 150W

冷卻泵流量： 12L/min

額定揚程： 40m

4、 氣源

使用氣壓： 0.6MPa

5、 機床外形尺寸及重量

機床外形尺寸（縱深-左右-高）:2450-2100-2400mm（行程處）

機床凈重: 5500Kg
