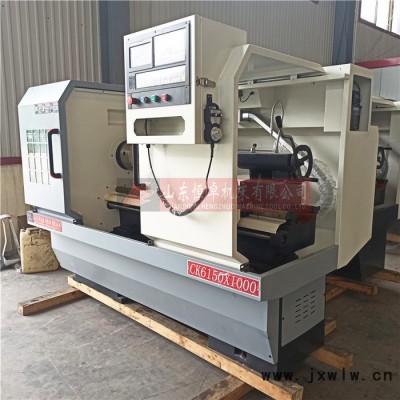

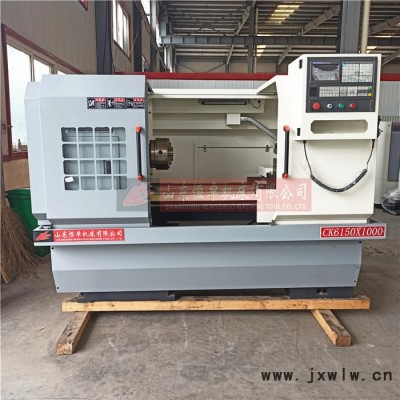

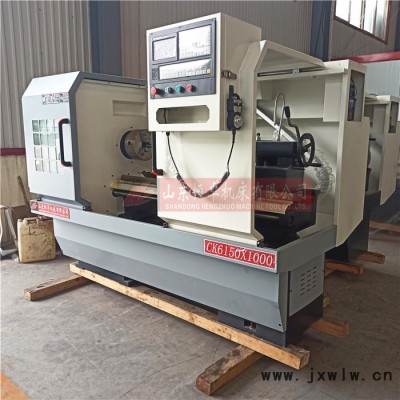

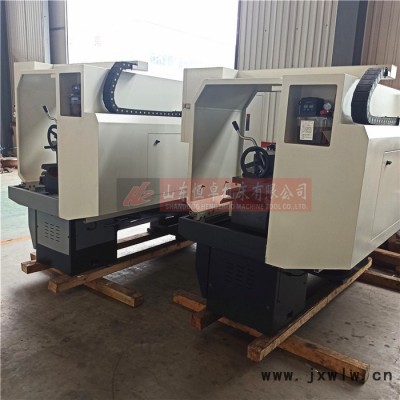

數控CK6150/1000數控車床技術參數

序號

單位

 CK6150/1000  參    數

1

床身Z大回轉直徑

mm

Φ500

2

Z大切削直徑

mm

Φ500

3

Z大加工長度

mm

1000

4

X/Z軸Z大行程

mm

300/1000

5

X/Z 軸Z小位移單位

mm

0.001

6

主軸通孔直徑

mm

Ф82

7

主軸內孔錐度

M5

8

主軸級數

        檔內機械變速

9

主軸極限轉速

rpm

20-1600

10

工件夾緊方式

mm

手動

11

主電機功率

kW

7.5

13

X/Z軸

N.m

5/7.5N.M

14

X/Z軸快移速度

m/min

 6/10

15

刀桿尺寸

mm

25×25

16

刀架重復定位精度

mm

≤0.004

17

尾座型式

手動

18

尾座套筒直徑

mm

Φ65

19

尾座套筒行程

mm

150

20

尾座頂J錐孔

莫氏4#

21

機床外型尺寸（長×寬×高）

mm

    2800mm×1380mm×1640mm

22

電力需求（功率/電流)

kW/A

9kW/20A

  本機床已裝配完滾珠絲杠、聯軸器、裝配式主軸、液壓站、液壓尾座、潤滑油路、卡盤、回轉油缸及刀塔，電路、電機、電器、電箱、鈑金。

序號

名稱及規格

數量

標準配置

1

數控系統

1/臺

系統可選（廣數，臺灣，發那科，西門子）等

2

卡盤

1/臺

三爪卡盤K11 250(選配K11 380)

3

尾座

1/臺

手動尾座

4

X向滾珠絲杠

1/臺

北方機械/富力康

5

Z向滾珠絲杠

1/臺

北方機械/富力康

6

電動刀架

1/臺

LD4B-A(6150)

7

X、Z向絲杠軸承

各1套/臺

國產

8

X、Z向聯軸器

各1套/臺

國產外購

9

主 軸 軸 承

1套/臺

國產

10

機身鑄造

1/臺

采用樹脂砂鑄造

11

主軸總成

1套/臺

裝配式主軸

12

主軸夾緊方式

手動卡盤

13

油   漆

1套/臺

顏色可根據客戶要求進行配置，未特殊要求的按我司標準顏色配置

14

潤   滑

1套/臺

合資滬潤（電動潤滑油泵，潤滑油路安裝完畢）
