水溫	熱水
工作電壓	7.5v
噴射壓力	8Mpa
水量	15.0
吸水高度	1mm
安裝方式	免打孔
額定電壓	220V
類型	高壓清洗機
運行方式	自動
品牌	luteamca
型號	LJ-EDLS1001.0-D

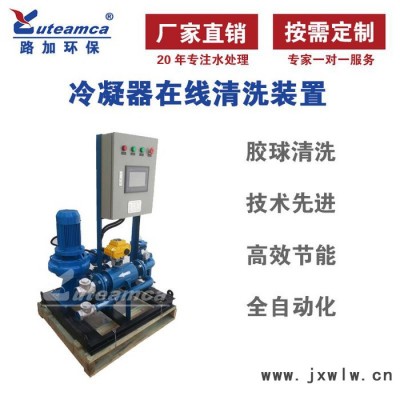

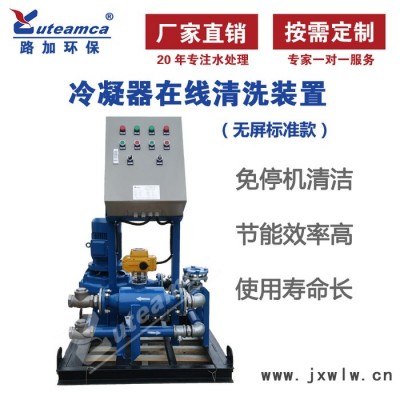

設備名稱：冷凝器自動在線清洗節能裝置

設備型號：LJ-EDLS400-SW

設備品牌：路加環保

適應管徑：DN100-600

處理流量：8-2500m?3;/h

功率：150-510W

材料組成： 304不銹鋼/碳鋼

重量：92-872KG

工作壓力：0.6-2.5MPa

輸入電壓：380V/50Hz

冷凝器在線膠球清洗系統主要適用于中央空調冷水機組(對吸收式制冷機組也適用)、冷庫的制冷機組，也可應用于石油、化工、制藥、紡織、造紙、食品、飲料及塑料加工等行業的工藝?yán)鋮s系統的管殼式換熱器，以及輪船發動機冷卻系統的管殼式換熱器等。

膠球清洗裝置：

一、收球網

收球網是凝汽器進行膠球清洗過程中的關鍵組成設備之一。要維持海綿膠球?qū)淠艿倪B續清洗**要將膠球源源不斷地送入清洗系統中。再將清洗過冷卻管的膠球及時回收，再次用于清洗管子。

收球網**是用來把分散在冷卻水中的膠球全部收集起來的，以便重復使用的設備。所以收球網的收球率很重要,本新型收球網收球率高，達到了94%以上。

收球網工作原理

新型收球網是在相應的管道中設置了一個Ａ型柵格網，上部為進水端，網板將整個管道截面全部遮擋，收球工作由此開始。收球網的網板、卡軸塊及緊固件等所有過流部件均可采用**不銹鋼。

Ａ型柵格網的兩片網板由兩根轉軸轉動，在非運行工況時網板可被旋轉到一定角度，形成與水流平行的Ｈ型結構。H型結構使水流對網板進行反沖洗，可清除網上雜物及減少水阻。在投球運行時將網板轉回到原來的Ａ型結構位置上。

主要型式有手動(小管徑)和電動(大管徑)兩種供選用。即循環水管徑小于DN700的可選用手動單板型收球網，當循環水管徑大于DN700可雙板分流型收球網。

附：收球網安裝，其下法蘭標高應高于膠球泵入口標高。收球網進口前直管的長度一般不應小于循環水管直徑。

二、裝球室和分匯器

裝球室是凝汽室膠球清洗裝置中用于加球、收球、換球及觀察膠球運行情況的一種設備。

有JZ-Ⅰ型和JZ-Ⅱ型兩種，JZ-Ⅰ型用于125MW以下機組，JZ-Ⅱ型用于125MW以上機組。其安裝位置應便于運行人員的接近和操作。

分匯器是一個三通閥，通過導向板的切換可使膠球進入需要清洗的一側凝汽器中工作。

一般一臺機組需兩臺分匯器，其進口通徑為DN100，分配口為DN89，膠球投用時可通過窺視窗觀察運行情況。

三、膠球輸送泵及電器柜

膠球輸送泵為無障泵，這種泵在運行中不會損壞膠球，其泵效高，壽命長。布置時，應能保持運行泵不發生氣蝕。

125MW以下機組可選IZK-11型，配電機型號為Y132M-6(4Kw)，125MW以上機組可選IZK-22型，配電機型號為Y160L-4(15Kw)。

四、膠球

作為提高發電廠運行效率的重要手段之一，在線式凝汽器膠球清洗系統已經成為電廠的標準配置，膠球質量好壞是該系統的關鍵要素之一。

使用時濕態球直徑一般比冷卻管內徑大1.0-2.0mm，冷卻管有兩種規格時，以小規格的一種為準，冷卻管口加裝套管口以套管為準選擇膠球。

(1)正常投球量

為凝汽器單側單流程冷卻管根數7%-13%，依膠球循環一次所需時間的長短，取下限或上限或其接近值，膠球循環一次的時間一般以30秒作為界限。

(2)膠球補充周期或更換周期

膠球補充周期為膠球清洗系統累計運行7次，也可根據本單位具體情況不同調整補充周期。

膠球更換周期，根據國產球使用統計，其更換周期為膠球清洗系統累計運行60次。

另外，在水中浸泡一段時間后，個別膠球可能脹大過多，致使直徑超標，在補充和更換膠球時，均應及時換掉，以防冷卻管被堵

1、全自動化：PLC微電腦全自動控制，無需技術人員專人維護。

2、技術先進：二次回路設計新理念，保證清洗球使用壽命(1年換一次)

3、節能效率高：節能10％，可達40％ ，不到一年時間可一次性回收投入成本

4、環保、免停機清潔：自動在線清洗，保證冷凝器(蒸發器)無任何積垢，腐蝕。不需要停機酸洗管道，化學劑量能被減少50%，避免和消除空調主機運行時所出現的不正常高壓狀態。

5、使用壽命長：保證冷凝器處于換熱效率狀態，增加壓縮機及管路使用壽命。

清洗球特性

設備操作流程

1.接通380V電源（進線功率必須大于1.5KW，連接好地線）；

2.關上電控箱里空氣開關，電箱面板上的第二排紅色停止指示燈跟電源指示燈全亮.

3.把工作模式開頭打到工作模式1#，然后把手動/停/自動擋位開關打到手動位置；；

4.按綠色手動啟動按鈕，這時發球閥工作指示和收球閥工作指示燈亮起，過15秒后膠球輸送泵啟動，膠球泵工作指示燈亮起，清洗開始。清洗過程持續60秒，清洗完后，

會關閉發球閥，打開補水閥，進入收球過程，60秒后，收球完成，關閉收球閥，15秒后開始排污，排污時間約10秒，排污完后，自動關閉排污閥、補水閥，整個清洗流程完成，準備進入第二次循環清洗指示。

備注：一般試機完后，都要把手動、停、自動擋位開關打到自動位置因為PLC里面已經設定好了時間，一旦到清洗時間，設備會自動啟動完成整個清洗流程（流程總時間為小于150秒），

于同類產品比較，清洗時間縮短了2-3分鐘，保證不會影響系統流量，路加冷凝器在線清洗流程無需人工操作，防垢，除垢，清洗徹底，節約電能10%以上。

設備安裝
運行、安裝事項

1.設計選型是根據冷凝器進出水管管徑來確定，膠球大小、種類、比重由廠家專業人員負責確認。

2.在設計安裝時，收球器與路加主機周圍應留有600mm的檢修空間。主機應水平安裝，連接管道應橫平豎直，盡量少彎道。

3.為確保清洗球順利清潔管道不被雜物阻塞、劃傷，至少確保從冷凝器進水管發球點到冷凝器出水管收球點這段管道內無大于3mm的焊渣、鐵屑、銹渣等雜物，對于新系統，建議在冷凝器進水管

設計機械過濾器，對于改造系統，要打開冷凝器前后端蓋清掉兩端雜物，刷洗換熱器管道內壁的污垢，確保每根換熱器管道潔凈如新。

4.路加冷凝器在線自動清洗系統主要針對冷凝器的清洗。在良好使用工況下，路加可完全滿足應用對象的清潔。但對于整個管道系統的除垢防銹，殺菌滅藻可配套使用化學清洗或其他物理處理等方法。

5.清潔球的更換很大程度上取決于清潔的頻率和水質的特點.絕大多數情況下，視磨損情況，清潔球在6個月之間更換一次。在主機停用或換季停機的情況下，要讓清洗球回到主機。

設備尺寸表

收球器設備外形尺寸
