產品價格￥7.00元/PCS
產品品牌未填
最小起訂≥200 PCS
供貨總量45000 PCS
發貨期限自買家付款之日起 天內發貨
瀏覽次數1007
企業旺鋪http://www.phghmym.com/index.php?homepage=temindianzi
更新日期2021-12-21 17:09
會員級別：企業會員
已 繳 納：0.00 元保證金
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：鄒曉強(先生) 銷售經理
聯系固話：
聯系地址：中國廣東省東莞市廣東省東莞市長安鎮霄邊振安東路90號B7樓
品牌： |
未填 |
所在地： |
廣東 東莞市 |
起訂： |
≥200 PCS |
供貨總量： |
45000 PCS |
有效期至： |
長期有效 |
加工定制： |
是 |
種類： |
溫度 |
| 加工定制 | 是 |
|---|---|
| 種類 | 溫度 |
| 材料 | 混合物 |
| 防護等級 | A |
| 分辨率 | 1 |
| 靈敏度 | 1 |
| 漂移 | 0 |
| 輸出信號 | 模擬型 |
| 線性度 | 200（%F.S.） |
| 制作工藝 | 集成 |
| 重復性 | 1（%F.S.） |
| 材料物理性質 | 半導體 |
| 材料晶體結構 | 單晶 |
| 遲滯 | 1（%F.S.） |
| 品牌 | 特敏 |
| 型號 | TM |

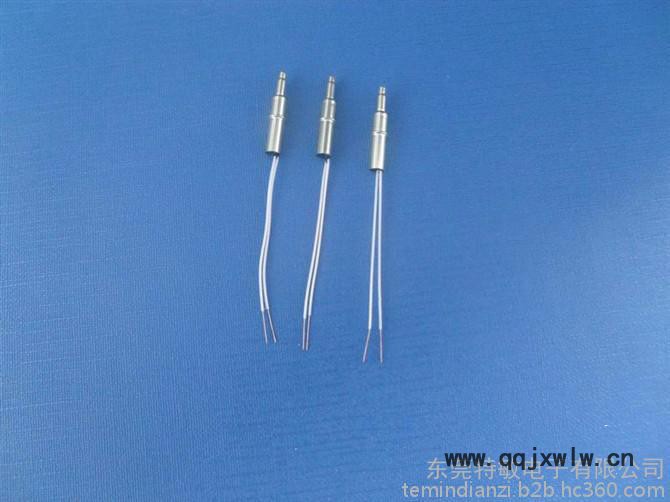

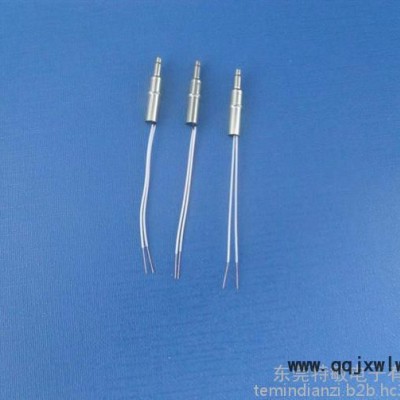

溫度傳感器
一、產品概況
1、產品型號：負溫度系數溫度傳感器
2、電阻規格：R25℃=50K±1%B25/50=3950K±1%
3、產品外殼：φ4*12銅螺母外殼
4、引線規格：26# 200℃黑色氟塑線L=550±5mm
5、端子連接：C3-2Y
二、電氣參數：
序號 | 電氣參數 | 數值要求 | 備注 |
1 | 標稱電阻值R25℃ | 基準值50KΩ | 環境溫度范圍:25℃±0.02℃ 測試儀表精度：≤±0.2% 測量功率： ≤±0.2 mW |
2 | 50℃電阻值R50℃ | 基準值17.941KΩ | 此時的偏差不為±1% |
3 | B25/50值 | B25/50=3950±1% | B=Ln(R25/R50)/((1/273.15+25)-1/(273.15+50)) |
4 | 耐壓Un | 1000VAC/5mA/5S | 交流耐壓儀 |
5 | 絕緣電阻Rs | Rs≥100MΩ/DC500V | 絕緣電測試儀 |
6 | 耗散系數δmax | 2.5mw/℃ | 靜止空氣中 |
7 | 時間常數τmax | 17S | 靜止空氣中 |
8 | 工作溫度TA | -20℃≤TA-≤+105℃ | |
9 | 最大功率Pmax | 5mw |
三、環境試驗及可靠性參數
序號 | 試驗項目 | 試驗條件 | 合格判定 |
1 | 干熱貯存 | 100±2℃環境中放置1000小時 | △R/R25≤±3% |
2 | 低溫貯存 | -20±2℃環境中放置1000小時 | △R/R25≤±3% |
3 | 濕熱貯存 | 60±3℃95%RH放置1000小時 | △R/R25≤±3% |
4 | 溫度沖擊 | -20℃30分鐘 —— 常溫5分鐘 —— +100℃30分鐘 —— 常溫5分鐘，循環20次后 | △R/R25≤±3% |
5 | 跌落試驗 | 從0.75m高度自由落下10次在木板上外觀無損傷 | △R/R25≤±2% |
6 | 常溫漂移 | 室溫下儲存10000小時 | △R/R25≤±1% |
四、注意事項與貯存方法
1、在測量電阻值時，要保證測試環境溫度波動為±0.02℃，儀器精度為±2‰，如達不到上述測試條件，請在相對密閉的環境中進行對比測試。
2、在設計時，請充分考慮產品結構對傳感器產生的溫度影響。
3、貯存和運輸過程中每堆疊放高度不超過4箱產品。
4、在運輸過程中要避免雨、雪的直接或間接的淋襲和機械損傷
