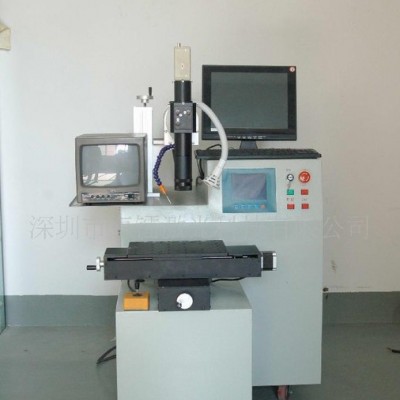

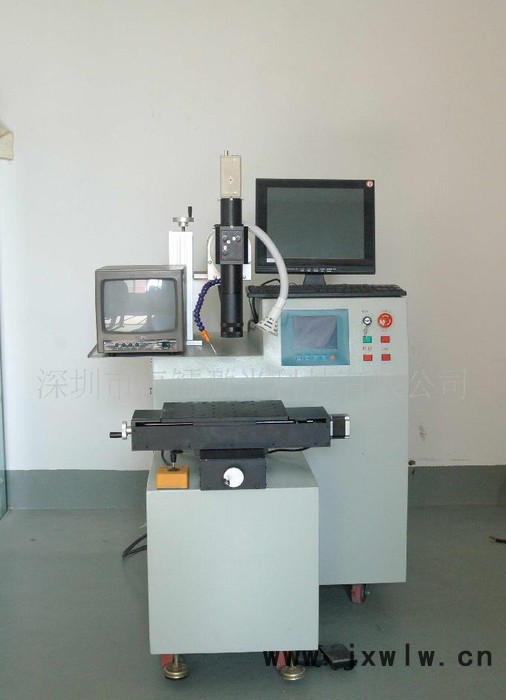

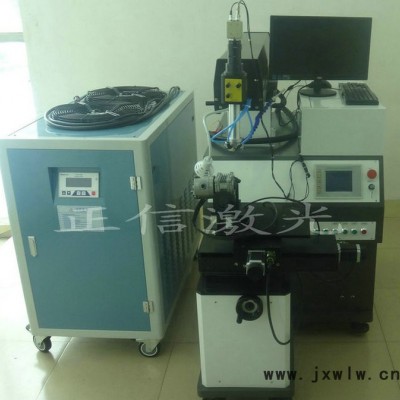

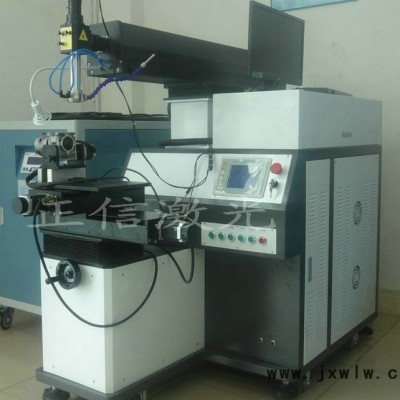

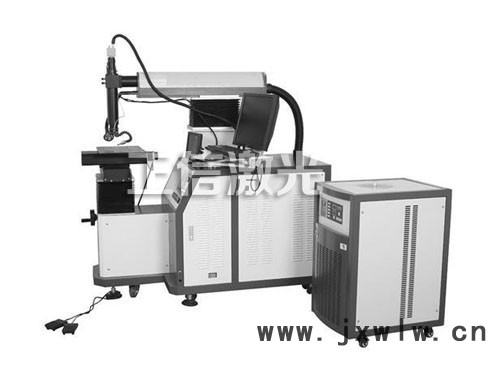

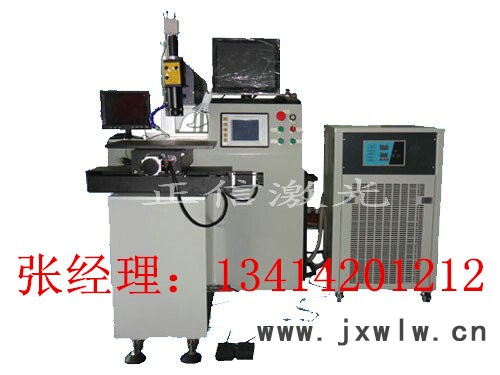

ZXL-ZD500激光焊接機技術參數

1．脈沖YAG激光器：

工作物質：        YAG

全反鏡：          反射率≥99.7%

輸出鏡：          透光率50%

激光聚焦鏡焦距：  F＝100mm

激光波長：        1.06μm

輸出功率：        500W

整機功率：         ≤16KW

輸入電源：        380V（±5%）

**大單脈沖能量：  125J連續可調

脈沖頻率：        0-100Hz, 連續可調

脈沖寬度：        0.1-20ms ，連續可調

脈沖電流：        60-200A ，連續可調

激光能量不穩定度：≤ ±2%

 **小光斑直徑：    0.2mm

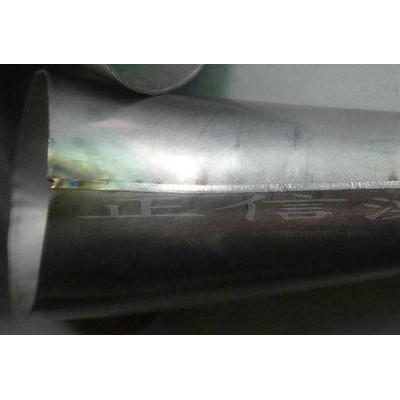

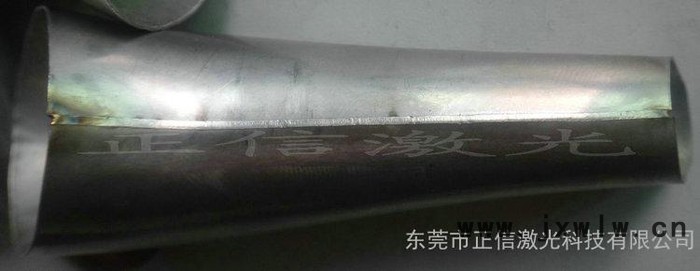

焊接深度：        0.2-1.8mm

噪音：            ≤60dB

2．控制系統

觸摸屏操作：      可調并顯示電流、脈寬、頻率。

波形可調：        可編輯10段波形以滿足各種使用要求。

3．紅光指示系統

紅色的可見光用于指示激光加工點。紅光束和激光束應保持完全重合，以滿足精密加工要求。

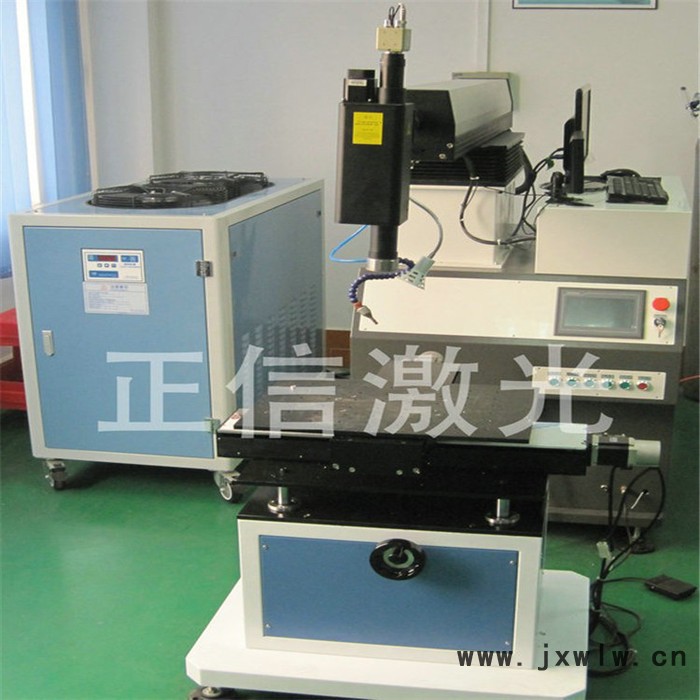

4．設備冷卻系統

冷卻介質：        純凈水（電導率＜5μS，一個月更換一次）。

溫度范圍：        26℃水溫超過設定能自動切斷主系統,保護整個系統。

控溫精度：        ±2℃，溫度值采用數字顯示。

5．工作環境要求

 三相交流電：     380V （±5% ）

 環境溫度：       10-35℃

 相對濕度：       ≤80%

油霧：           不高于15mg/m&sup3

   設備應安裝在干凈、無塵、周圍無震源的室類環境中
