| 材質 | 鑄鐵 |
|---|---|
| 產地 | 天津 |
| 新舊程度 | 全新 |
| 是否標準件 | 是 |
| 適用機床 | 磨床 |
| 是否庫存 | 是 |
| 是否批發 | 是 |
| 分類 | 機械配件 |
| 品牌 | 天液 |
| 型號 | GY24-25*50 |
| 機加工類型 | CNC加工中心 |
一、用途

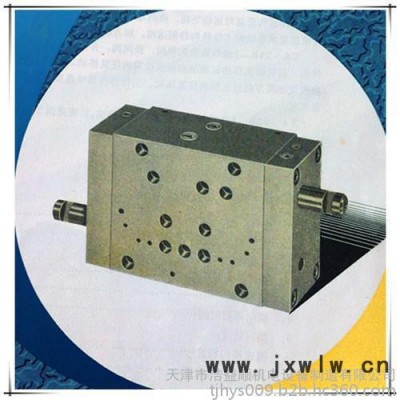

??XA-25B-J操縱箱為行程控制使，在機器液壓系統中，其作用為控制工作機構的運動，停止，和換向。對工作機構的運動速度可進行無級調速。XA-25B-J操縱箱可保證工作機構低速時運動平穩，換向準確，無沖擊。因此對于低速，運動要求平穩，換向精度要求準確的工作機構特別適用。
??XA-25B-J操縱箱由先導閥，換向閥，開停節流閥等組成。先導閥有工作臺撞塊撥動，起切斷工作油缸來油和操縱換向閥往復移動之作用。換向閥由先導閥操縱左右移動改變油流方向使工作臺往復運動。工作臺的運動速度快慢和起動停止均由開停節流閥來實現。
??XA-25B-J操縱箱的工作介質是礦物油，年度范圍2-10°E，溫度范圍10-50°。礦物油應保持清潔無雜質。該操縱箱為板式連接。
二、技術規格
1、流量：25（公斤/分）
2、壓力：50（公斤/厘米2）
3、工作機構的運動速度
**大：6（米/分）
**小：1（米/分）
4、換向停留時間：0.5~5（秒）
5、換向精度
??同速度換向精度：0.08（公厘）
??高低速換向精度：0.2（公厘）
6、操縱閥行程：10（公厘）
7、重量：10.7（公斤）
