| 適用范圍 | 通用 |
|---|---|
| 型號 | 旋轉角度 |
| 類型 | 帶鋸床 |
| 重量 | 800kg |
| 主電機功率 | 3.0kw |
| 液壓電機功率 | 0.42kw |
| 冷卻電機功率 | 0.04kw |
| 產品類型 | 旋轉角度鋸床 |
| 鋸條規格 | 4115x27x0.9 |
| 鋸條線速度 | 40/60/80 |
| 控制形式 | 數控 |
| 售后服務 | 一年保修 |
| 外形尺寸 | 2100*1450*1300 |
| 安裝形式 | 落地式 |
| 是否庫存 | 是 |
| 作用對象 | 金屬 |
| 適用行業 | 通用 |
| 布局形式 | 臥式 |
| 作用對象材質 | 金屬 |
| 品牌 | 濟南金鋒鋸業 |
| 最大鋸削直徑 | 330 |
| 切割縫寬度 | 1.1 |

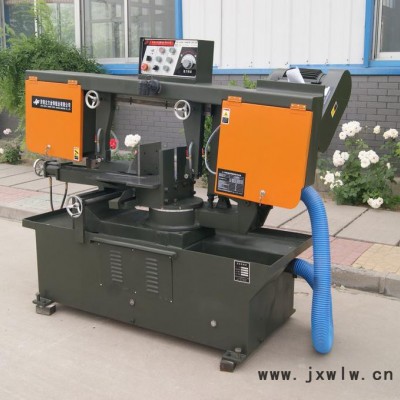

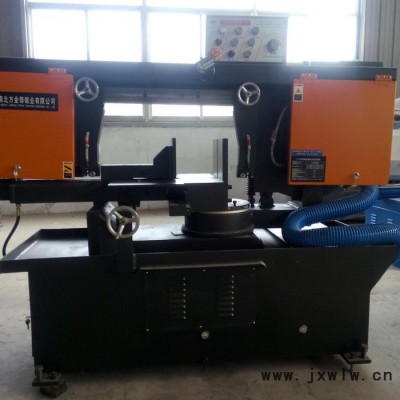

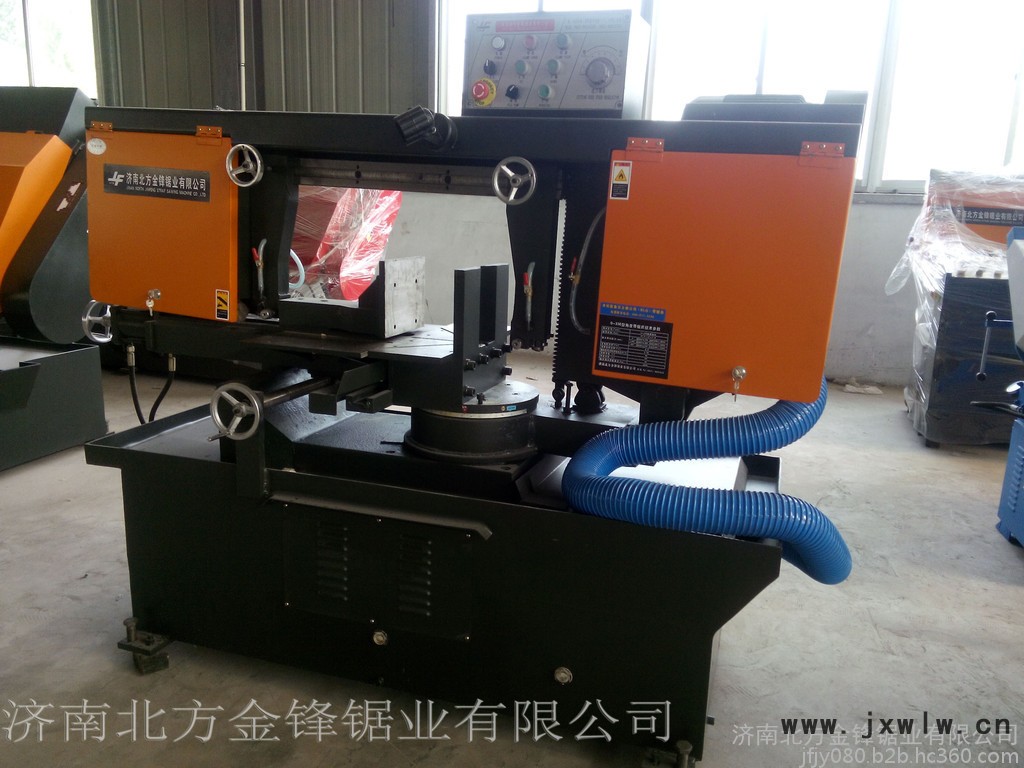

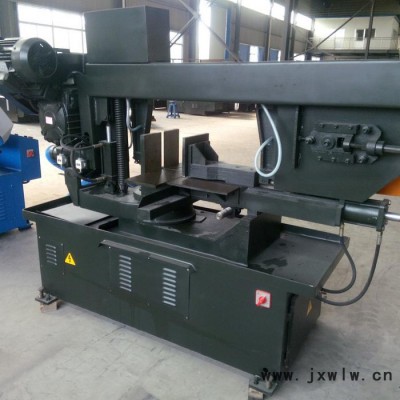

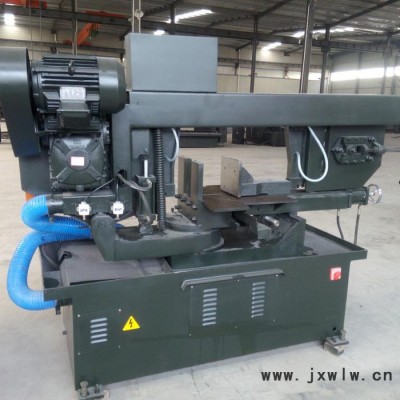

關于G-330 G-330的技術參數如下：
| 產品型號 | G—330 | |
| 鋸切能力 | 0° | φ330 □450×260 |
| －45° | Φ320 □280×320 | |
| －60° | φ200 □260×200 | |
| 鋸削速度（m/min） | 40/60/80 | |
| 鋸帶規格 | 4115×27×0.9 | |
| 主電機功率 | 2.2 | |
| 液壓電機功率 | 0.42 | |
| 冷卻泵電機功率 | 0.04 | |
| 機床外形尺寸 | 1800L×900W×1450H | |
| 機床重量 | 950 | |
一、主要用途：
G-330型角度鋸床是一種延續鋸割的下料設備，主要用于鋸割碳素結構鋼、低合金鋼、特殊合金和不銹耐酸鋼等各種金屬材料及銅、鋁等有色金屬材料型材角度的切割。
二、安裝：
1、在鋸床到位后，將地腳螺釘分別對準腳墊，并調整床臺，使之水平。
2、將前后輔助托料架調整，使之與鉗口水平。
3、接通三相電源，采用380V電源，并應有良好的接地保護。
三、開機前的準備：
1、栓查油箱油位是否正常。
2、栓查冷卻液液位是否正常。
3、對照潤滑油加油對照表，對應加油位置進行潤滑。
4、找開鋸輪蓋板，檢查鋸條位置是否合適。
5、檢查清屑鋼刷，是否恰好把鋸齒部分蓋住。
6、調好導臂下的鋸條夾緊螺栓，夾緊鋸條。
7、根椐鋸切材料的不同規格，選用不同齒形的鋸條，這樣會達到更加理想的鋸切效果?。ㄟx擇鋸條見附表1）
四、操作：
1、打開控制柜左側的電源總開關，旋轉到位置1，此時電源指示燈亮。
2、啟動油泵開關，油泵開始工作。
3、漲緊鋸條。
4、啟動面板的上升按鈕，使鋸弓升起。

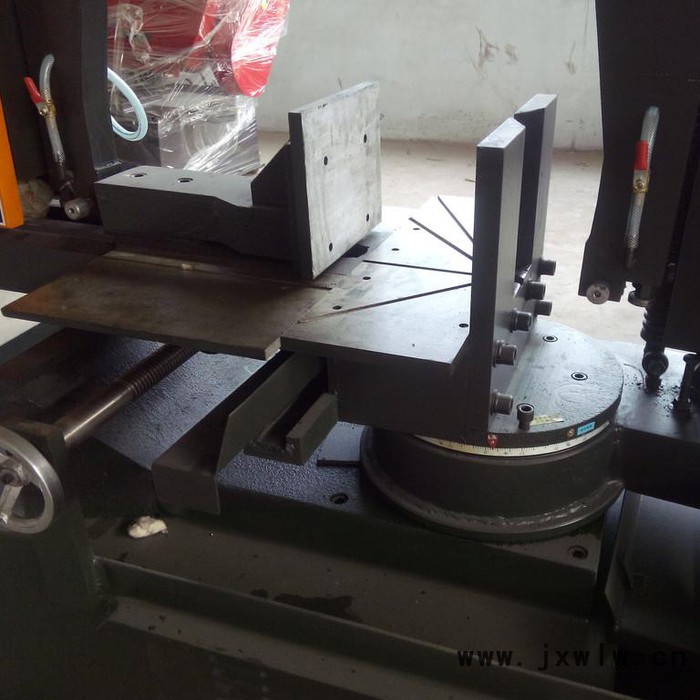

5、放置材料，調整好材料位置。切割角度時，請按所需角度調整鋸弓。（見八條主要技術參數里的鋸切能力）。
6、啟動面板上的夾緊按鈕，夾緊工件（注：如果沒有夾緊，則鋸床不能啟動）。
7、根據不同材料，調整面板上的調速旋鈕，調節到適當?shù)匿徢兴俣?，這樣更有利于保護設備和鋸條。（見附表2）
8、按下降按鈕，啟動走鋸安鈕，鋸切開始工作。
9、調節各冷卻閥門，使之各出水口水量適當。
10、鋸切完畢；鋸帶會自動停止運轉，鋸弓上升。
11、按夾鉗松開按鈕，取出材料。
五、更換鋸條：
1、升起鋸弓。
2、松開導臂下的夾緊鋸條的螺栓。
3、打開鋸輪罩，放低鋼刷。
4、在鋸框左側轉動施轉把手，放松鋸條。
5、取下鋸帶。
6、將新鋸帶套上鋸輪（注意鋸齒方向該向右），并將鋸帶裝入導輪和夾持片之間，旋轉夾緊之間，旋轉夾緊螺栓。
7、轉動鋸框左側的旋轉把手，使鋸帶漲緊。
8、調整好鋼刷，蓋上護罩。
六、注意事項：
1、鋸帶不漲緊，鉗口不夾緊，不能啟動鋸床。
2、鋸帶折斷或卡住時，機器應停止工作。
3、工作完畢后，要將機器清掃干凈。
4、工作時，請注意安全，鋸帶動轉時，身體和手不要靠近機器。
5、長期不用，請?jiān)谒屑庸っ嫔喜镣糠冷P油。
七、潤滑油：
請依以下位置適當周期加上黃油和潤滑油。
| 序號 | 加油位置 | 種類 | 時間 |
| 1 | 液壓油 | 夏天宜采用46#、冬季氣溫低宜采用32# | 每6個月更換一次 |
| 2 | 齒輪油 | JL—4或JL—5 | 每6個月更換一次 |
| 3 | 冷卻水 | 可溶性切削液(乳化油) | 隨時加入 |
| 4 | 減速箱蝸桿2處 | 黃油或同類潤滑油 | 每周加注一次 |
| 5 | 被動輪1處 | ||
| 6 | 一般未噴漆的滑動面 | 一般潤滑油 | 每日 |
| 7 | 活動鉗口絲桿 | 機油 | 每周加注一次 |
1．用戶在安裝和使用本設備之前，請務必先詳細閱讀本使用說明書的有關內容和安全注意事項。如有疑問或不明事項，請及時與我公司售后服務部聯系。
2．本機應安放在室內、防水、無明顯震源的環境內驗收和使用。
3．用戶收到設備后如發現設備附件與裝箱單不符等情況，請及時與我公司聯系。
