| 類型 | 萬能加工中心 |
|---|---|
| 重量 | 4500（kg） |
| 主電機功率 | 7.5（kw） |
| 界面語言 | 中文 |
| 主軸轉速范圍 | 8000-15000（rpm） |
| 定位精度 | ±0.005/300mm/±0.003/300mm |
| 刀具數量 | 16 |
| 三軸行程(X*Y*Z) | 500*400*300mm |
| T型槽尺寸(寬*數量) | 14*3 |
| 動力類型 | 電動 |
| 布局形式 | 立式 |
| 作用對象 | 五金 |
| 適用行業 | 通用 |
| 產品類型 | 全新 |
| 是否庫存 | 否 |
| 售后服務 | 1年 |
| 品牌 | 鉅匠 |
| 型號 | 543 |
復合機床**—提升30-80%加工效率

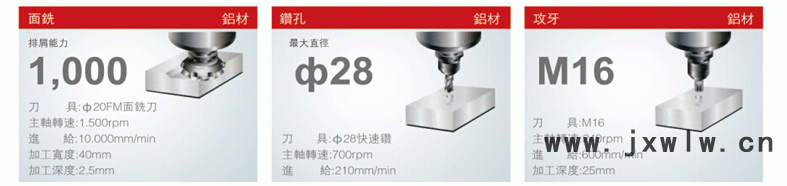

三軸位移速度高達60M/MIN 換刀速度**僅需1.2秒 可面銑，可鉆孔，可攻牙，可雕刻 **工程師，解決工藝難題，加速工藝流程
模塊化設計使中小企業更節省資金，而且機床故障率更低機床維護方便，機床可升級服務，再也不用擔心機床被淘汰

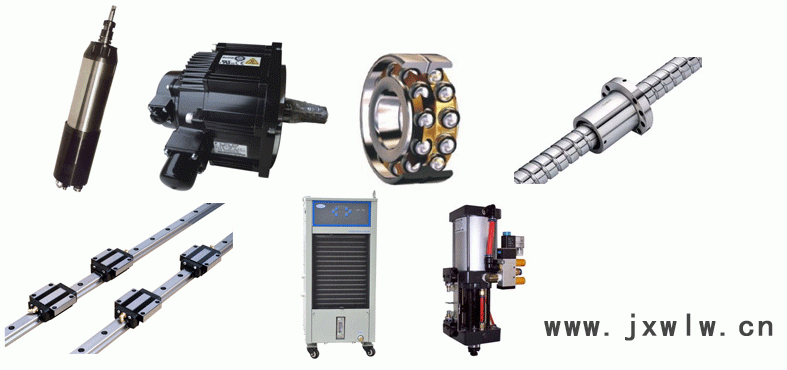

**品質-全部采用原裝進口零部件，PDCA生產管理理念
產品特色
特點：
超大型立柱穩固，不變形能高速位移36MM

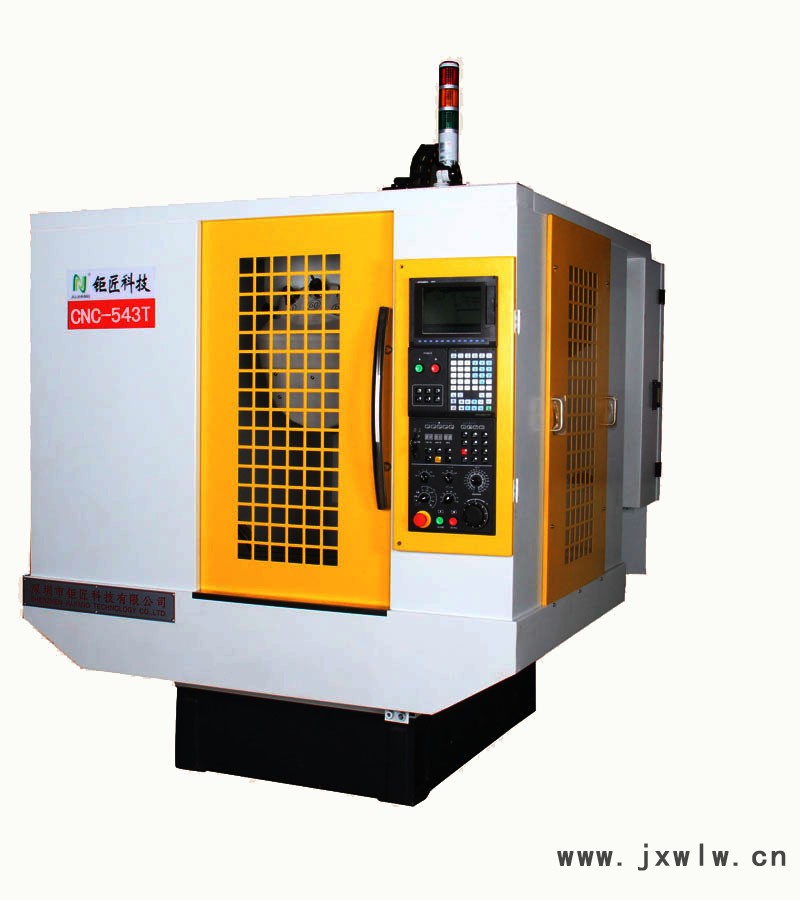

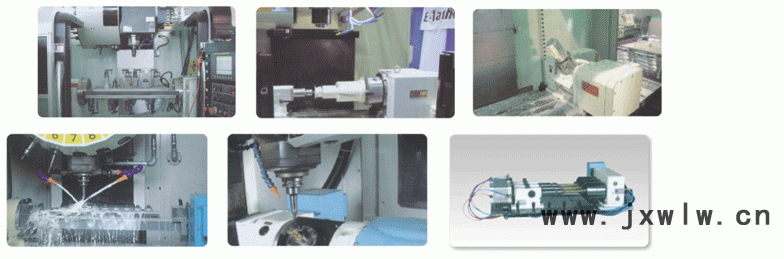

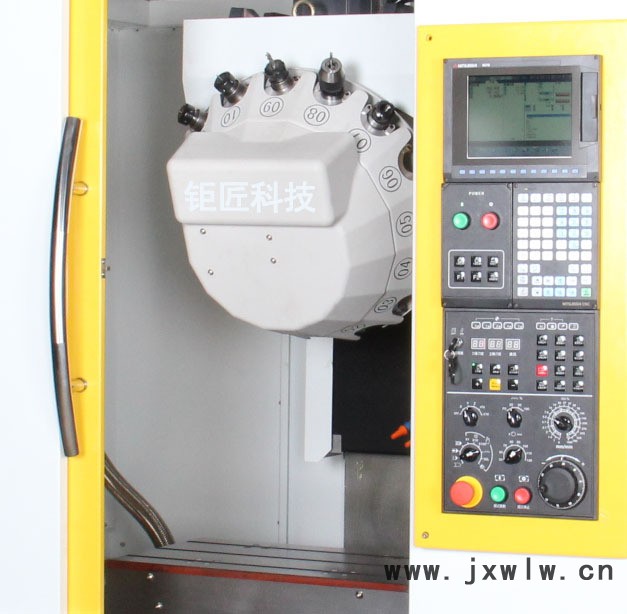

設備多圖展示
設備多圖展示
產品參數配置表
【國內**專業】543鉆銑攻牙鉆攻加工中心參數配置表
| 類型 | 配置項目 | 單位 | 技術參數 | ||
操作系統 | 數控系統 |
| 臺灣新代系統21MA/日本三菱M70 | ||
工作臺 | 工作尺寸 | MM | 650*400 | ||
工作臺承重 | KG | 300 | |||
T型槽規格 |
| 3*14*125 | |||
行程 | X/Y/Z行程 | MM | 500*400*300 | ||
主軸端面至工作臺距離 | MM | 150-450 | |||
主軸中心至立柱距離 | MM | 420 | |||
主軸 | 直接式機械主軸 功率/轉速/主軸錐孔 |
| 4-5.5KW | 24000rpm | ER25、32 |
精度 | 定位精度 | MM | 0.008/300 | ||
重復定位精度 | MM | 0.005 | |||
進給系統 | 快速位移速度X/Y/Z | M/MIN | 15 | ||
切削進給速度X/Y/Z | M/MIN | 10 | |||
三軸冷卻方式 |
| 絲桿導軌容積式潤滑 | |||
主軸冷卻方式 |
| 自動油冷機 | |||
傳動系統 | 三軸電機功率 |
| 日本安川 | ||
自動輔助系統 | 刀庫容量 | PCS | 12/16 | ||
**大刀具直徑 | mm | 20 | |||
**長刀具長度 | mm | 150 | |||
**大刀具重量 | KG | 3 | |||
換刀時間T-T | sec | 1.2 | |||
其他 | 電源功率 | KVA | 15 | ||
電源電壓 | V | AC380 | |||
氣壓功率 | KG/CM2 | 8 | |||
機床重量 | KG | 3000 | |||
機床尺寸 | mm | 1700×2100×2300 | |||
標準配置： | 特殊配置： | ||
全封閉式鈑金 水平調整墊塊 操作手冊 | 臺灣新代系統 工具箱及調整工具 手動脈沖器 | 旋轉第四軸
| 日本三菱系統 |
注：以上參數僅供參考，我公司因技術研究需要，保有隨時修改技術參數與外形的權利，變更時恕不另行通知！

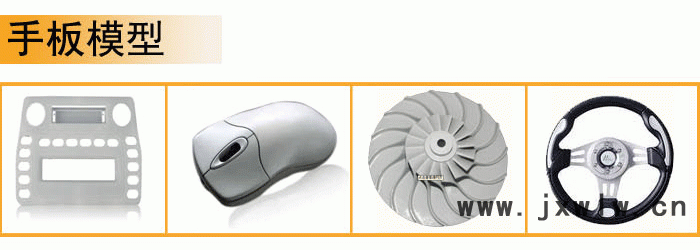

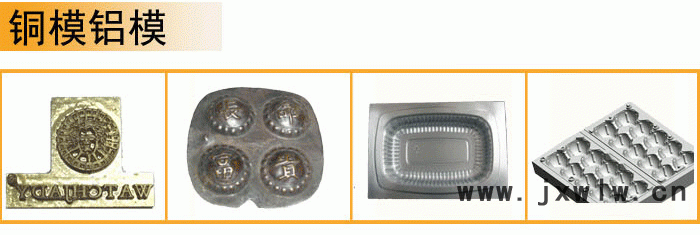

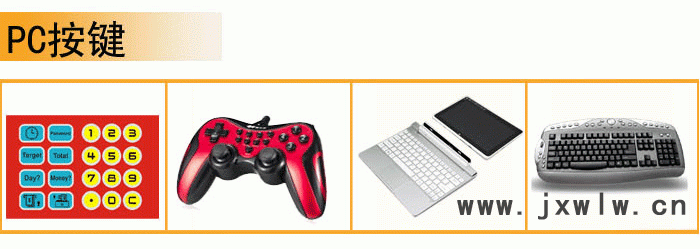

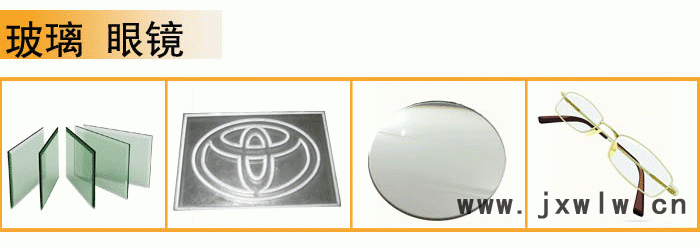

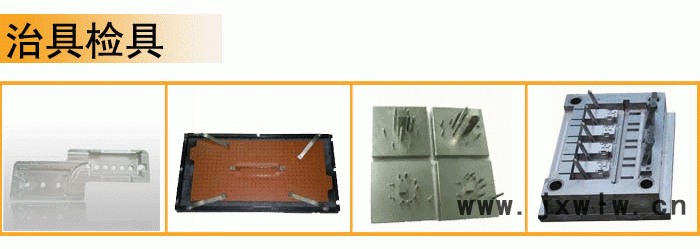

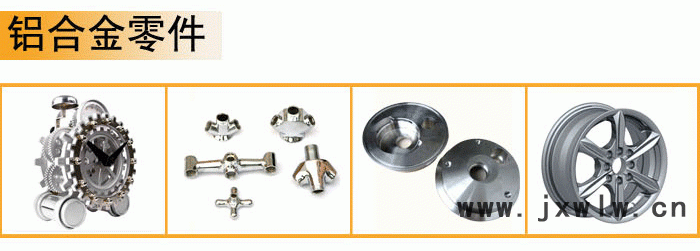

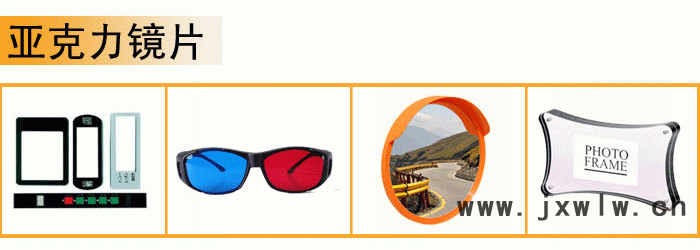

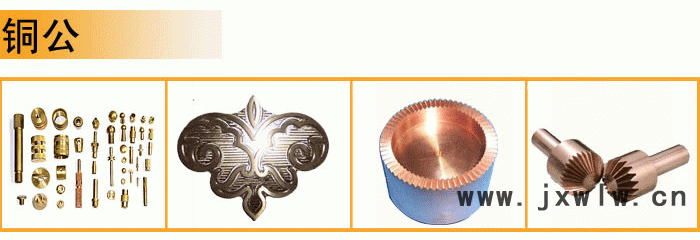

加工樣品展示
