| 探傷方式 | 超聲波 |
|---|---|
| 運行模式 | 全自動 |
| 探傷范圍 | 螺旋焊管焊縫探傷 |
| 檢測種類 | 虛焊、未焊透、內外穿透傷、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等 |
| 探傷管徑 | φ219～φ1620mm |
| 探傷管長 | 4-15m |
| 探傷壁厚 | 6--16 mm |
| 承受重量 | 0.5T |
| 產地 | 河北 |
| 品牌 | 飛泰/FeiTai |
| 型號 | NUTM |
本設備為螺旋焊管超聲波自動探傷設備 產品詳細信息及報價打電話咨詢：18931180976李經理

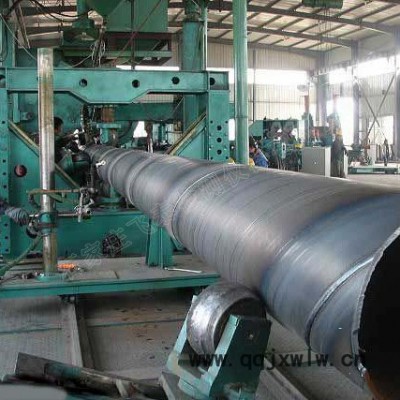

本品螺旋焊管超聲自動探傷設備,該設備是我單位研制生產系列自動探傷設備的一種，將用于螺旋焊管焊縫及全管體的缺陷檢測。通過直線滑軌及探頭跟蹤系統使檢測探頭與鋼管上部焊縫形成直線相對移動，完成對鋼管的焊縫及全管體探傷。該設備還具備儀器先進、自動化程度高、檢測速度快、抗干擾能力強、判斷準確等諸多優點，整體技術處于國內先進水平。
計算機系統：主機采用國際高性能工業計算機，并可直接屏幕打印圖形與數據；標準輸出/輸入端口，能與超聲檢測主機、機械控制系統、電氣控制系統高效傳輸數據，并具有擴展功能。
打印、掃描、復印三位一體機：彩噴打印機，保證高質量圖形輸出。
電纜：包括光纜、雙絞線、編碼器電纜等。拖鏈入口端設置接線箱，經過拖鏈的所有電纜全部使用拖鏈專用軟線纜，電纜具備屏蔽功能；
螺旋焊管超聲自動探傷設備應用領域
一般焊管、鍍鋅焊管、吹氧焊管、公制焊管、托輥管、深井泵管、汽車用管、變壓器管、電焊薄壁管、電焊異型管和螺旋焊管等焊縫及全管體的超聲波自動檢測。
螺旋焊管超聲自動探傷設備探頭跟蹤檢測方式

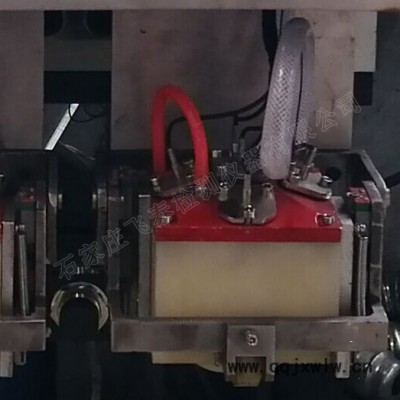

由28組探頭起落裝置、探頭跟蹤裝置、不銹鋼探頭架、40×200氣缸、電磁閥、滾動直線導軌、彈簧等組成。
其中焊縫為8組，管體為20組。
探頭起落機構平常由氣缸頂起，當傳感器感應到鋼管時，氣缸動作，在彈簧及自重的作用下沿直線導軌落下，檢測開始。
不銹鋼探頭架在水平方向上可沿軸線橫向、縱向自由浮動，可保證探頭與鋼管距離恒定，使耦合水膜均勻穩定，保證探傷效果。
螺旋焊管超聲自動探傷設備探傷檢測工藝
焊縫縱、橫向缺陷檢測，焊縫鈍邊區串列檢測及焊縫熱影響區分層檢測
管端盲區：縱向及分層檢測 ≤ 50mm；橫向檢測 ≤ 50+2×T（T為壁厚）
螺旋焊管超聲自動探傷設備技術參數
1.探傷方法：焊縫超聲檢測8通道、管體超聲波檢測40通道
2檢查缺陷的種類：虛焊、未焊透、內外穿透傷、折疊、夾雜、裂縫、裂紋、凹坑等表面、近表面缺陷等.
3.探傷速度:1～10m/min
4.探傷管徑:19～2640mm
5.鋼管長度：5-12m
6.壁厚：6--16 mm
7.誤報率：≤3%
8.漏檢率：≤1%
9.穩定性:2dB
10.檢出缺陷后處理：即時給出聲光報警信號
11.超聲執行標準:NB/T47013-2015.3.YB/T4082-2011
設備結構：探傷小車行走機構、探頭結構架、探頭架升降機構、探傷主體橫梁、氣動系統、供水系統、焊縫跟蹤系統、機電操控系統、探傷多通道主機、儀器監控系統。

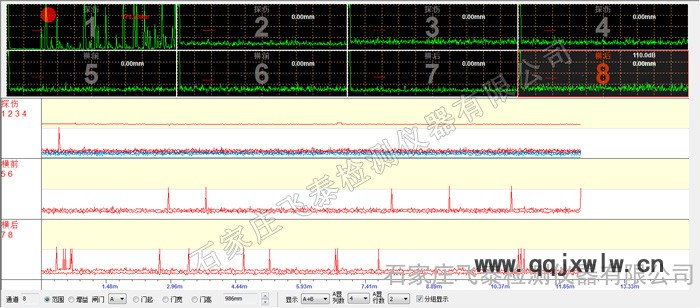

超聲波檢測頁面展示
檢測標準
◆ API SPEC 5L 《管線鋼管規范》（第45版）
◆ GB/T5777-2008《無縫鋼管超聲波探傷檢驗方法》
◆ GBT11345-2013 《焊縫無損檢測超聲波檢測技術、檢測等級和評定》
◆ ASME A578/A578M-96 ASTM A53 ASTM A500 JIS G3444 GB/T 3091
◆ Q/SY GJX 101-2010《中國石油管道建設項目部天然氣輸送管道用鋼管通用技術條件》
