| 材質 | 金屬 |
|---|---|
| 產地 | 山東 |
| 等級 | 優級品 |
| 額定電壓 | 110V |
| 執行質量標準 | 國標 |
| 結構型式 | 臺式 |
| 品牌 | 飛泰 |
| 型號 | FTTS-1 |
| 加工定制 | 是 |
| 特性級別 | 增強級 |

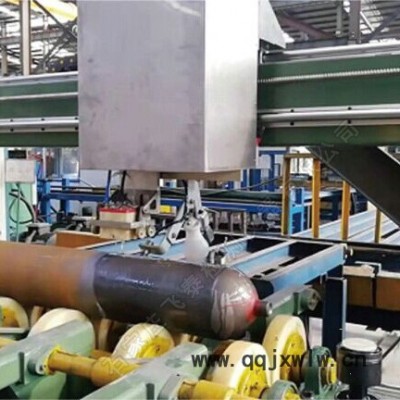

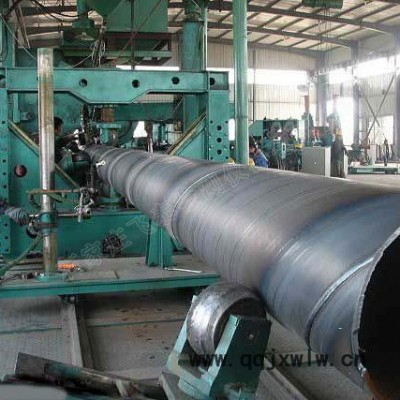

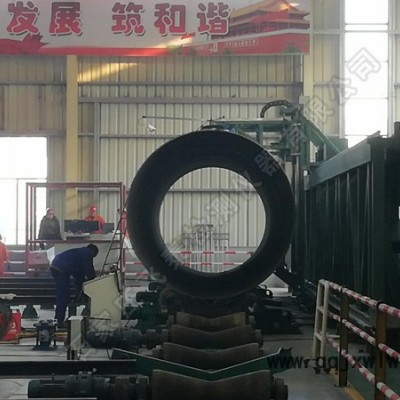

鋁合金內膽纖維纏繞氣瓶自動探傷檢測系統

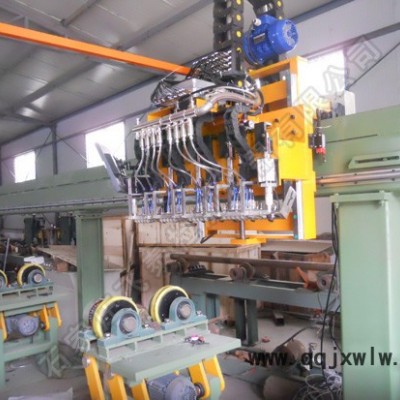

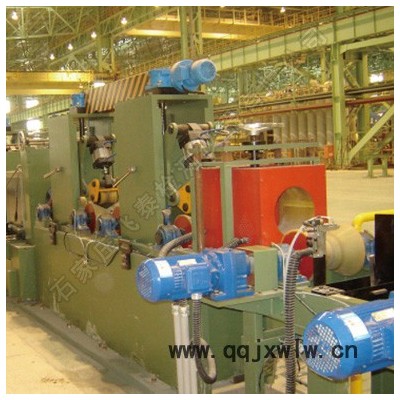

氣瓶自動超聲探傷設備，是一臺用于對氣瓶?jī)?nèi)、內部縱向、橫向缺點及壁厚測定，在線完成全自動多通道檢測掃查的綜合裝備，其根本參數、設置裝備擺設以下。
2.1裝備、儀器根本請求
（1）氣瓶直徑：φ100～950毫米
（2）氣瓶壁厚： 3.0～25妹妹
（3）氣瓶長度： 500～10000妹妹
（4）分量：1500Kg
（5）資料：都可鋁合金內膽纖維環繞糾纏氣瓶
（6）氣瓶外面狀況：平坦熱加工面
（7）氣瓶曲折度：≤ 2妹妹/M；整根測試氣瓶長度偏向切向曲折不超過5毫米
（8）檢測規模：氣瓶直段部位100籠罩。
（9）查驗線速率： 2.0～30 m/min
（10）兩頭周向缺點*大盲區在30 妹妹之內。
（11）氣瓶壁厚測定偏差為壁厚小于10㎜±0.1 妹妹；大于即是10㎜T％±0.1㎜。
（12）氣瓶直段部位檢測速率：
如：
Φ219×12×1600㎜單只氣瓶檢測全過程約60秒閣下
Φ426×12×1600㎜單只氣瓶檢測全過程約100秒閣下
（13）檢測氣瓶直段部位表里縱向、橫向的長度缺點及壁厚測定等均同時停止100的檢測，
壓氣瓶自動探傷檢測系統2.2 設備性能描述
多通道數字化超聲波探傷儀系統技術參數和一般性要求：
無縫氣瓶多通道全自動超聲波自動探傷設備為基于工業級PC機的控制，采用WindowsXP操作系統，并保留計算機的各種周邊設備接口。具體參數如下：
儀器系統在滿足《1、儀器系統測試標準》的同時應達到以下要求：
1）超聲儀器：32通道數字式超聲波探傷儀。
2）探傷儀類型：完全數字化儀器，采用Windows操作界面。
3）數據采集：具有采集和保存每個通道每次探傷波形的能力。
4）顯示方式： A型掃描圖像和B型掃描圖像顯示。
5）掃查覆蓋率：為確保檢測時超聲聲束能掃查到工件的整個被檢區域（內外部縱、橫向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于探頭直徑的10％。
6）缺陷定位（含壁厚*薄點）：示意圖標記與氣瓶實際缺陷部位誤差小于20㎜范圍內。
7）靈敏度余量：Φ279×12標準樣管環向外側0.6×30㎜人工凹形槽，反射波至基準高度為80％時大于18 dB，其噪聲信號不超過10%。
8） 探傷儀、探頭應符合JB/T4730.3-2005 《承壓設備無損檢測第三部分：超聲檢測》3.2條要求。
9）缺陷記錄：掃差范圍內缺陷深度、位置、數量、波形幅度等數據。
10）檢驗線速度： 2.0～30 m/min（每個通道/探頭）同步可調，如完成Φ279×12×1800㎜氣瓶單支檢測約0.5分鐘左右。
11）計算機存儲量不得小于2000支氣瓶溯源的檢測數據和報告資料。
12）超聲波探傷儀詳細參數：
| 主機類型 | 工業級PC機 |
| 工作電壓 | 220V/50HZ |
| T以太網絡T | 100M/ 1Gbit 自適應 |
| 通道總數T | 32通道 |
| 測厚通道數 | 6 通道 |
| 軸向傷通道數 | 10 通道 |
| 周向傷通道數 | 16 通道 |
| 發射脈沖強度 | >300V 負尖脈沖 |
| 脈沖下降時間 | <10ns 標準值 |
| 脈沖寬度 | 25 ns ~ 400ns，步長 25ns |
| 重復頻率 | ~500 Hz 每通道 |
| 軟閘門 | 測厚一個閘門，探傷 1 個界面波閘門，2 個判傷閘門 |
| 放大/衰減 | 0 ~90 dB 可調，步長 1dB（可選前置放大） |
| 工作頻率 | 0.5 ~ 10 MHz |
| 檢波方式 | 全檢波 |
| 靈敏度余量 | 2.5P20：>50dB |
| 垂直線性 | <5% 水平線性 |
| <1% 采樣頻率 | 40MHz |
| 探測距離 | *大 4800mm（鋼中縱波） |
| 操作系統 | Windows 98/2000/XP |
近期業績：
包鋼集團無縫鋼管廠 、金盾集團 、大唐電力集團 、上海寶鋼集團、包鋼集團華豐管業有限公司、新興鑄管集團、江蘇振達鋼管集團 、四川三洲鋼管有限公司、 攀鋼集團成都鋼管廠 、無錫斯貝歇爾鋼管制造有限公司 、衡陽鋼管有限公司 、浙江格洛斯無縫鋼管有限公司、 聊城中鋼聯鋼管制造有限公司 、濰坊霍達集團 、航天科工材料研究所、寬城天海壓力容器有限公司、寬城升華壓力容器有限公司、山東天海壓力容器有限公司、山東永安壓力容器有限公司
