| 產地 | 廣西 |
|---|---|
| 產品等級 | 優級品 |
| 產品類型 | 全新 |
| 加工精度 | 精密 |
| 控制形式 | 液壓半自動 |
| 作用對象 | 金屬 |
| 品牌 | 玉博 |

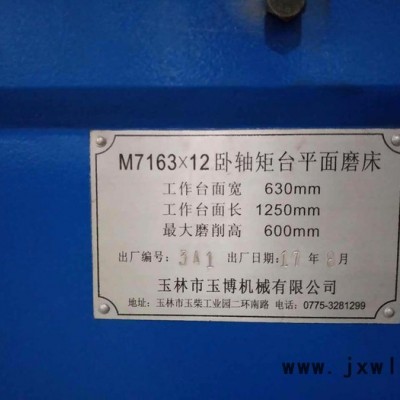

| 型號 | M7163 |
| 加工定制 | 否 |

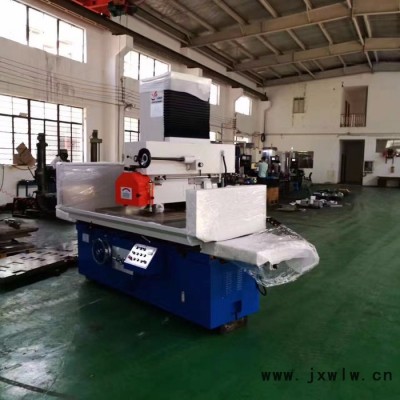

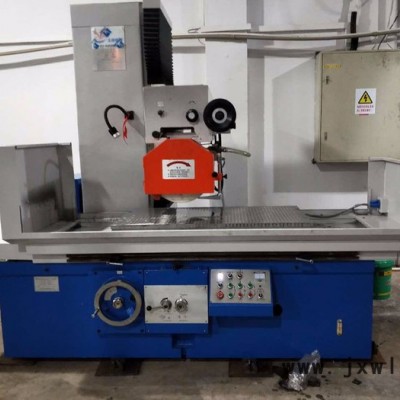

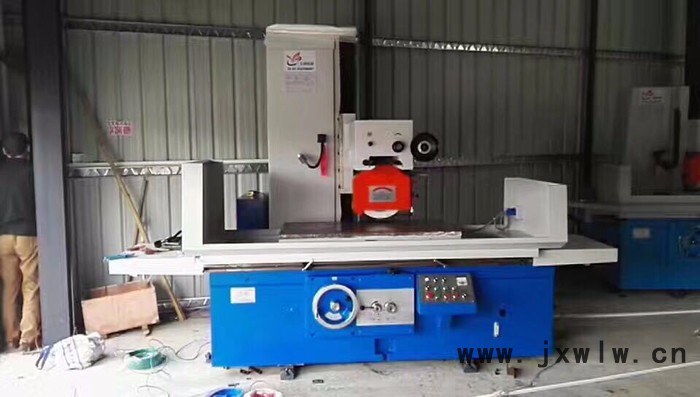

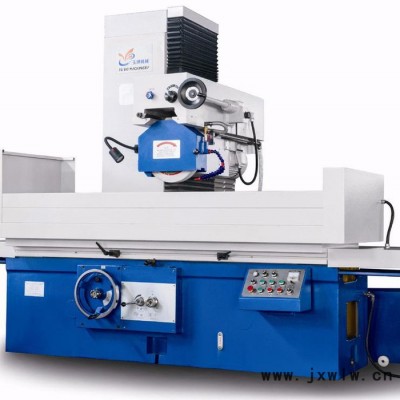

M7163機型特點：
1.采用磨頭移動式布局，床身為整體結構，立柱寬大厚重，整機剛性好；
2.工作臺及拖板導軌粘貼聚四氟乙烯導軌軟帶，耐磨性好，使用壽命長；
3.主軸前端采用錐度滑動軸承，精度易于調整，剛性好，精度高；
4.工作臺縱向移動和磨頭橫向移動均采用液壓驅動，無極調速，橫向進給也可手動；
5.磨頭垂直進給采用精密滾珠絲桿副傳動，既可以手動，又配有快速升降機構，操作方便；
6.具有充退磁裝置，便于裝卸工件，并配有磁性底座砂輪修整器，不用拆卸工件即可進行砂輪修整；
7.機床運行平穩，性能可靠，噪音低，操作方便，深受用戶歡迎。
|
| 主要技術參數 | 單位 | M7163×12 | M7163×16 | M7163×20 |
| 工作臺 | 工作臺尺寸（寬×長） | mm | 630×1250 | 630×1600 | 630×2000 |
| 最大磨削尺寸（寬×長×高） | mm | 630×1250×600 | 6300×1600×600 | 630×2000×600 | |
| 工作臺縱向移動量（液動） | mm | 200-1350 | 200-1700 | 200-2100 | |
| 工作臺速度（無級調速） | m/min | 5-25 | 5-25 | 5-25 | |
| 工作臺T型槽數 |
| 3 | 3 | 3 | |
| 寬度 | mm | 18 | 18 | 18 | |
| 工作臺負載量（含電子吸盤） | kg | 980 | 1200 | 2000 | |
| 電子吸盤尺寸（寬×長） | mm | 630×1000 | 630×800（2塊） | 630×1000（2塊） | |
| 磨頭 | 磨頭橫向最大移動量 | mm | 680 | 680 | 680 |
| 磨頭橫向進給（無級調速） 連續 斷續 |
mm/min mm/次 |
0.8-3 5-25 |
0.8-3 5-25 |
0.8-3 5-25 | |
| 垂直手輪最小刻度 | mm | 0.01 | 0.01 | 0.01 | |
| 手輪每轉磨頭垂直進給量 | mm | 0.5 | 0.5 | 0.5 | |
| 砂輪尺寸（外徑×寬度×內徑） | mm | Φ400×63×Φ203 | Φ400×63×Φ203 | Φ400×63×Φ203 | |
| 電機 功率 | 電氣設備總?cè)萘? | KVA | 15 | 16 | 20 |
| 磨頭電機 功率 轉速 |
KW r/min |
9 1440 |
9 1440 |
9 1440 | |
| 工作 精度 | 加工表面對基面的平行度 | mm | 300:0.008 | 300:0.008 | 300:0.008 |
| 工件表面粗糙度 | μm | Ra0.63 | Ra0.63 | Ra0.63 | |
| 整機 參數 | 機床外形尺寸（約）（長×寬×高） | mm | 3800× 2100×2500 | 4700×2100×2500 | 5600×2100×2500 |
| 包裝箱尺寸（約）（長×寬×高） | cm | 401×230×300 | 460×230×300 | 520×230×300 | |
| 凈重（約） | Kg | 5500 | 6500 | 7500 |
