| 類型 | 平面磨床 |
|---|---|
| 重量 | 1500（kg） |
| 主電機功率 | 1.5（kw） |
| 控制形式 | 液壓自動 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 保修一年 |
| 品牌 | 天河/同禾 |
| 型號 | TH-M2550/M3270/M50100 |

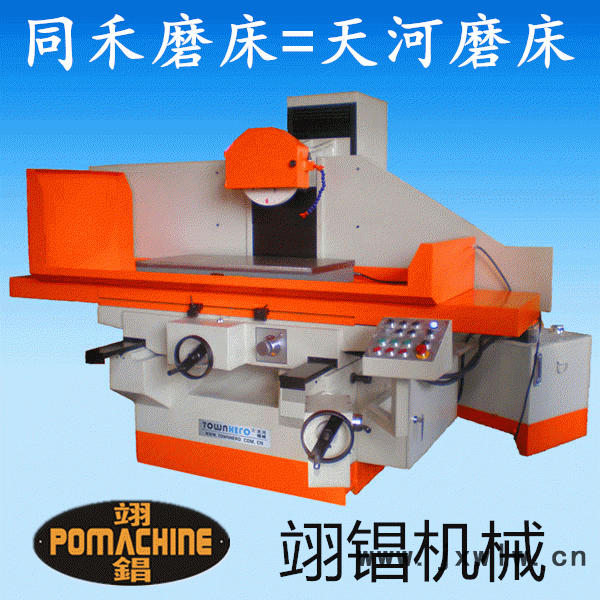

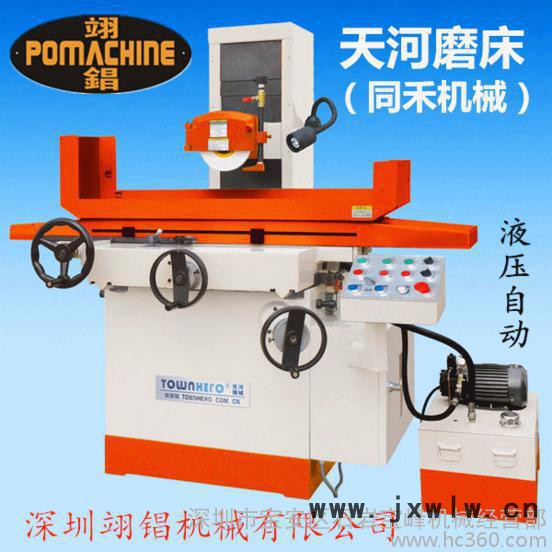

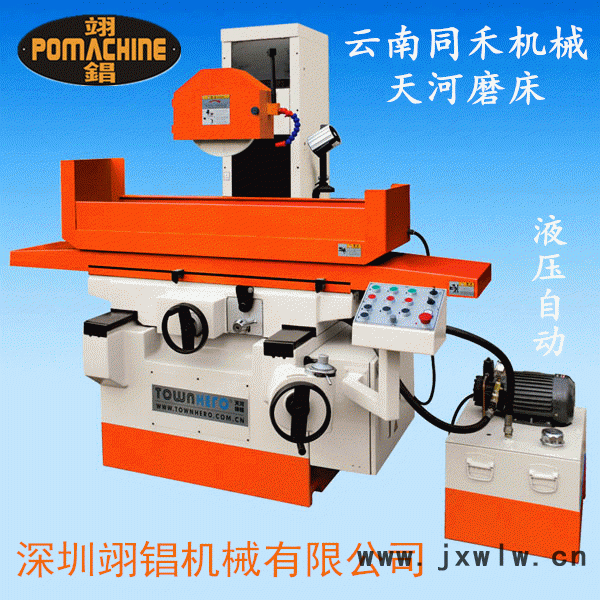

供應云南天河(同禾機械)液壓自動平面磨床=TH-M2550/M3270/M50100
TH-M2550
TH-M3270
TH-M50100★結構特點：●主軸采用P4級幾名日本軸承，可靠性高，維護保養方便；●機床縱橫向?qū)к壊捎觅N塑，操作輕便靈活；●工作臺縱向移動可采用液壓，手動兩種方式，導軌為一V一平；●橫向移動采用雙V導軌，設電動，手動兩種傳動方式；●邏輯控制采用可編程序控制器，結合變頻器，實現機床的自動進給，無級調速機潤滑系統的周期性供油；●自動進給實現無觸點輸出，能夠適應加工較小工件時的頻繁進給及轉向，可靠性高●充退磁控制實現無觸點輸出，能夠適應頻繁的充、退磁，退磁時間短；避免電磁吸盤和工件的拉傷、變形。★產品參數：
項目 | 單位 | TH-M2550 | TH-M2550H | TH-M2550A | |
工作臺尺寸(LxW) | mm | 500x250 | |||
工作臺縱向行程 | mm | 600 | |||
工作臺橫向行程 | mm | 290 | |||
工作臺面至主軸中心的最大距離 | mm | 465 | |||
工作臺最大承載重量(含吸盤) | kg | 200 | |||
工作臺T型槽 | mmxN | 14 x1 | |||
工作臺移動速度 | m/min | 5-25 | |||
工作臺橫向自動進力量 | mm | 0.1-6.5 |
| 0.1-6.5 | |
橫向快速移動 | mm/min | 780 |
| 780 | |
橫向手輪進刀量 | 1格 | mm | 0.02 | ||
1轉 | 4 | ||||
主軸快速上下移動速度 |
| mm/min |
| ||
主軸手輪進刀量 | 1格 | mm | 0.01 | ||
1轉 | 2 | ||||
砂輪轉速 | r/min | 2850 | |||
砂輪尺寸 | mm | 200 x20 x31.75 | |||
主軸電機 | Kw | 1.5 | |||
工作臺移動油壓電機 | Kw | 0.75 | |||
橫向移動自動電機 | nu | 6 | |||
冷卻水泵 | w | 40 | |||
工件平面度 | mm | ≤0.005 | |||
工件表面粗糙度 | um | ≤Ra0.63 | |||
機床外形尺寸 | cm | 165*130*178.5 | |||
機床包裝尺寸 | cm | 205*130*198 | |||
凈重/毛重 | kg | 1300/1500 | |||
備注 | 電磁吸盤規格為250x500mm TH-M2550為前后左右自動型 TH-M2550H為左右自動型 TH-M2550A為前后左右自動型，前后運動人機界面控制 | ||||
