| 類型 | 平面磨床 |
|---|---|
| 重量 | 5600（kg） |
| 主電機功率 | 9（kw） |
| 外形尺寸 | 2820*2100*27500（mm） |
| 加工精度 | 普通精度 |
| 砂輪轉速 | 1440（rpm） |
| 最大磨削尺寸 | 630*1250（mm） |
| 控制形式 | 人工或液壓 |
| 適用范圍 | 通用 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 安裝形式 | 落地式 |
| 作用對象 | 金屬 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 保修一年 24H上門服務 |
| 品牌 | 云南磨床廠 |
| 型號 | M7163 |

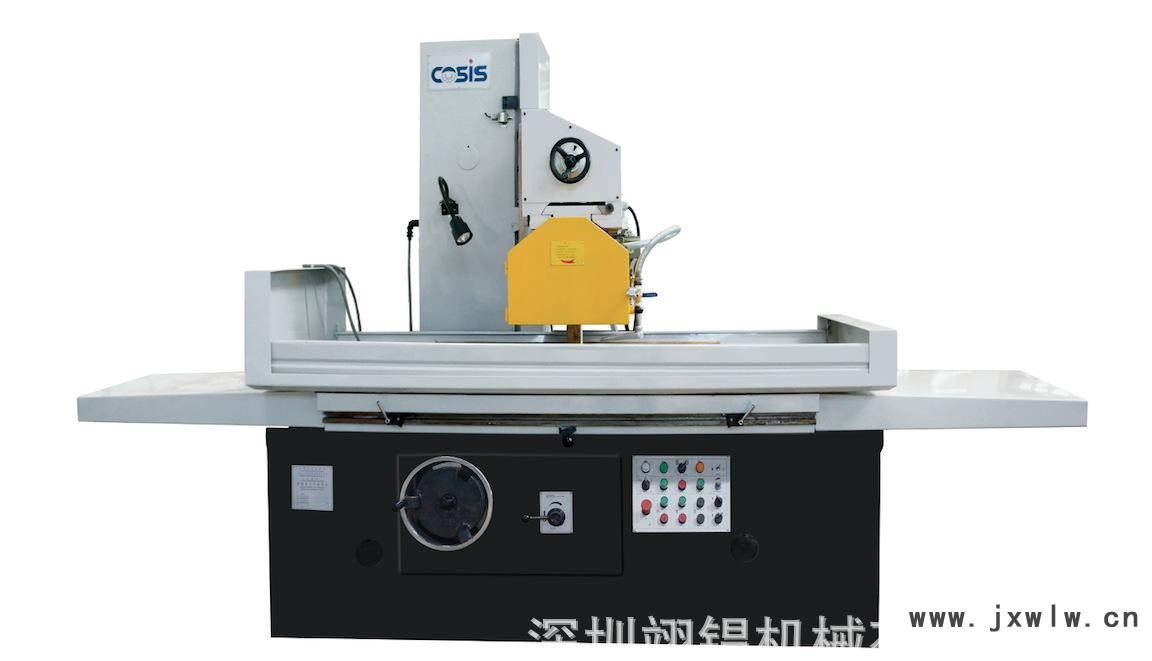

M7163臥軸距臺平面磨床
7163系列磨床
技術參數MAIN PARAMETERS
項目?jī)?nèi)容 | Item Contents | M7163 | YM-7163X16B | YM-7163X20B | YM-7163X30B | YM-7163X40B | ||
工作臺面尺寸（寬X長）（mm） | Working table size（WxL） | 630X1250 | 630X1600 | 630X2000 | 630X3000 | 630X4000 | ||
**大磨削尺寸：長X寬X高 | Max.grinding size no chuck（LxWxH） | 1250X630X550 | 1600X630X600 | 2000X630X600 | 3000X630X600 | 4000X630X600 | ||
工作臺**大縱向移動量 | Max.table longitudinal travel | 1300 | 1700 | 2100 | 3100 | 4100 | ||
磨頭**大橫向移動量 | Max.cross travel of gringing head | 680 | 700 | 700 | 700 | 700 | ||
磨頭**大垂直移動量 | Max.vertical travel of grinding head | 550 | 600 | 600 | 600 | 600 | ||
磨頭垂直進給手輪刻度值 | 每格 | Feed on vertical feed handwheel | Per grad. | 0.005 | 0.005 | 0.005 | 0.005 | 0.005 |
每轉（mm） | Per rev. | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | ||
砂輪尺寸 | Wheel size | 400X50X203 | 450X75X203 | 450X75X203 | 450X75X203 | 450X75X203 | ||
主軸轉速（r/min） | The rotating speed of grinding wheel | 1440 | 1440 | 1440 | 1440 | 1440 | ||
電機總功率（KW） | Mtor total power | 15.2 | 19.5 | 24 | 24 | 28 | ||
砂輪主軸電機（KW） | Wheel spindle motor | 9 | 11 | 11 | 11 | 11 | ||
油泵電機（KW） | Oil pump motor | 5.5 | 7.5 | 11 | 11 | 15 | ||
加工平行度 | Machining parallelism | 0.008/300 | 0.008/300 | 0.008/300 | 0.008/300 | 0.008/300 | ||
表面粗糙度（μm） | Surface roughness | Ra:0.63 | Ra:0.63 | Ra:0.63 | Ra:0.63 | Ra:0.63 | ||
機床凈/毛重 | N./G. weight | 5200/5600 | 7300/7800 | 8100/8600 | 10500/11500 | 15000/17000 | ||
包裝尺寸（長X寬X高）（cm） | Packing dimensions（LxWxH） | 282X210X275 | 530X250X275 | 620X250X275 | 900X250X275 | 1100X210X275 | ||
液壓站配置 | Configuration of hydraulic station | 床身內置 | 獨立外置 | 獨立外置 | 獨立外置 | 獨立外置 | ||
備注 | Note | 可根據顧客要求進行立柱加高設計 To heighten column design according to customer needs | ||||||
