| 模切尺寸 | 1470*1070 |
|---|---|
| 使用環境 | 常溫 |
| 適用紙張材料 | 厚紙板、灰板、瓦愣 |
| 外形尺寸 | 4300*2300*2500 |
| 重量 | 17000kg |
| 壓印形式 | 平壓平模切機 |
| 品牌 | 奧爾 |
| 型號 | AEM-1500Y |
| 加工定制 | 是 |
| 根據自動化程度 | 自動 |
公司簡介
奧爾印刷包裝機械有限公司座落在浙江溫州瑞安，是一家專業研發、制造平壓平模切機、平壓壓痕切線機和燙金機的國家高新技術企業；現有ML、TYM、QPM、AEM四大系列的手動、半自動、全自動，共計100余種規格產品投放市場，頗受國內外客戶青睞。
公司優秀的管理團隊確保企業具有勃勃生機，持續良性發展；專業的技術研發隊伍，力保產品立足市場、持續創新，客戶需要是我們的追求；全員參與質量管理保證產品生產全過程質量受控，客戶滿意是我們的終極目標。
公司秉承“誠信為本，質量至上，服務至上”的經營理念，愿與新老客戶精誠合作，共展鴻圖。
功能特點
★ 完善的整體設計，精細的組裝，整機穩定性好，安全性強，噪音低。
★ 標尺對中的預碼紙機構，縮短輔助時間，提高工作效率。
★ 鋁合金輸紙框氣動輔助翻轉，大大減輕勞動強度。
★ 特殊工藝鑄造，高強度球墨鑄鐵的承壓零部件，剛性好，強度高。
★ 超耐磨材料蝸輪、蝸桿副傳動，噪音低，壽命長。
★ 經特殊熱處理工藝處理的鎳鉻鉬合金鋼曲軸，模切壓力大，強度高。
★ 高精密度間歇機構，模切精確度高，運轉平穩。
★ 高強度鈦鋁合金經硬化處理的牙排體，輕巧耐用。
★ 高精密度進口經預拉伸的牙排鏈條，保證了鏈條的尺寸精度及長久
運行。
★ 扭力控制器和主鏈條保護開關的雙重過載保護，避免損壞運動零部件。
★ 氣動快速鎖版裝置，使得模版框裝卸快速、安全可靠。
★ 模版框居中定位和居中標尺，模版準位快捷方便。
★ 高強度，高硬度的鉻合金模切鋼板，使得壓力更均勻。
★ 模切鋼板的氣動懸浮功能，使得模切鋼板進出輕巧，避免損傷。
★ 人性化設計的模版框和模切鋼板翻轉裝置，顯著提高工作效率。
★ 精準的調壓輪盤，調壓快捷方便。
★ 不停機付收紙機構，縮短輔助時間，提高工作效率。
★ 扒紙毛刷機構和輔助收紙吹氣，使得收紙碼堆整齊。
★ 收紙部的計數屏輕松設定。
★ （選配）分隔計數器可任意設定分隔張數插入分隔標簽。
★ 收紙光電與收紙臺自動升降配合使用，確保收紙整齊、滿紙報警。
★ 電氣控制模塊化設計，采用進口電氣元件，確?？刂凭_、可靠性好。
★ 觸摸屏人機界面，運行狀態實時動態監測顯示，機器調整、故障排除、
方便快捷。
★ 循環冷卻供油潤滑系統，保證機器主運動部件充分潤滑，持久耐用。
★ 定時定量自動供油系統，保證機器其它運動部件充分潤滑，使用壽命長。
★ （選配）清廢功能三框聯動機構，人性化設計，裝清廢版、調清廢版快捷方便。
★ （選配）自動清廢裝置輕松清除產品（咬口邊除外)的廢紙邊。
主要技術參數
最大紙張尺寸： 1500 x 1100 mm
最小紙張尺寸： 440 x 470 mm
最大模切尺寸： 1490 x 1090 mm
版框內檔尺寸： 1540 x 1100 mm
模切鋼板尺寸： 1500 x 1100 mm
最小掉牙尺寸： ＜7 mm
模切工作精度： ≤±0.25 mm
最大模切壓力: 300 N/C㎡
最高模切速度: 4800 s/h
輸紙碼堆高度: 1300 mm
收紙碼堆高度: 1200 mm
紙張適應范圍:
白板紙: 0.25～2 mm
瓦楞紙: ＜8 mm
主電 機 功率： 15 KW
總 功 率： 18.5 KW
機器外形尺寸: 【長（+預堆紙）x寬（+腳踏臺）x高】
AEM-1500Y： 3800(+2200)x2600(+2200)x2550 mm

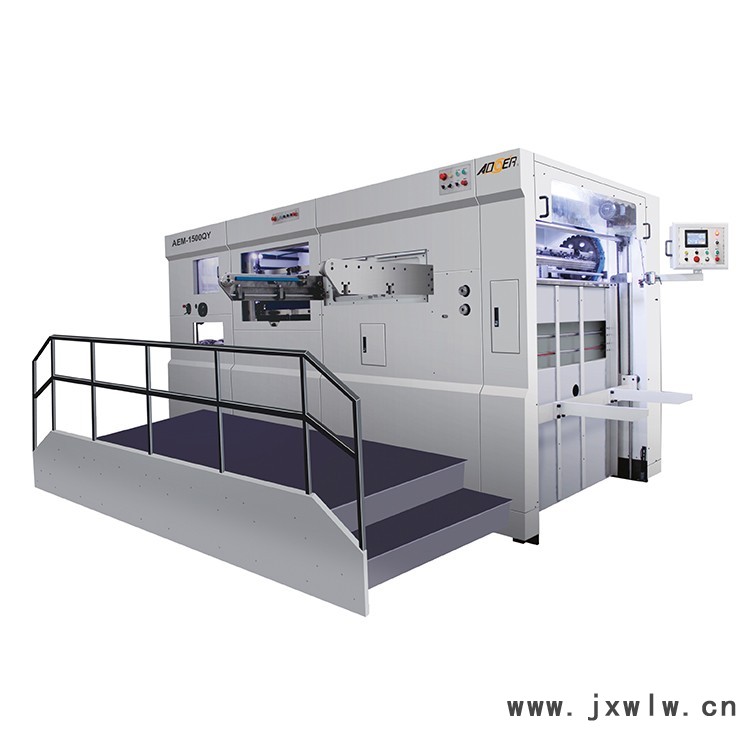

AEM-1500YQ： 5200(+2200)x2600(+2200)x2550 mm
AEM-1500Y整機重量： 16 T
AEM-1500YQ整機重量： 18 T
主要配置清單
| 序號 | 名 稱 | 品 牌 | 產 地 | 序號 | 名 稱 | 品 牌 | 產 地 |
| 1 | 墻板、主機機體結構 | QT500-7球墨鑄鐵 | 天津 | 17 | 主關鍵軸承 | FALA | 德國 |
| 2 | 模壓底板 | 75Cr1合金鋼 | 中國 | 18 | 直線導軌 | 上銀 | 臺灣 |
| 3 | 蝸輪、蝸桿 | 興唐 | 中國 | 19 | 緊固件 | 晉億 | 臺灣 |
| 4 | 曲軸材質 | 鎳鉻鉬合金鋼 | 中國 | 20 | 變頻器 | Panasonic松下 | 日本 |
| 5 | 牙排 | 高強度鋁合金 | 臺灣 | 21 | 人機界面 | 泰矽 | 臺灣 |
| 6 | 牙片 | 進口錳鋼 | 臺灣 | 22 | 傳感器 | Panasonic松下 | 日本 |
| 7 | 間歇分割器 | 惠林 | 中外合資 | 23 | PLC程序控制器 | 永宏 | 臺灣 |
| 8 | 主傳動鏈條 | 椿本 | 日本 | 24 | 編碼器 | NEMICON | 日本 |
| 9 | 附屬鏈條 | 桂盟 | 臺灣 | 25 | 油壓、壓力開關 | 亞德克 | 臺灣 |
| 10 | 氣動離合器 | OMPI宇意 | 意大利 | 26 | 接近開關 | 陽明 | 臺灣 |
| 11 | 旋轉接頭 | SMC | 日本 | 27 | 繼電器 | SCHNEIDER 施耐德 | 法國 |
| 12 | 氣動電磁閥 | AIRTAC亞德客 | 臺灣 | 28 | 光電開關 | Panasonic松下 | 日本 |
| 13 | 氣量調節器 | 亞德客 | 臺灣 | 29 | 按鈕 | SCHNE IDER 施耐德 | 法國 |
| 14 | 輸紙皮帶 | 哈巴西 | 瑞典 | 30 | 交流接觸器 | SCHNE IDER 施耐德 | 法國 |
| 15 | 主電機 | 東元(出口型) | 臺灣 | 31 | 斷路器 | SCHNE IDER 施耐德 | 法國 |
| 16 | 收紙升降馬達 | 晟邦 | 臺灣 | 32 | 氣缸 | 亞德客 | 臺灣 |
